Cisco Switch Resetleme Proseduru



1. Öndeki düğmeye bas, basılı tutarken arkadan power kablosunu tak ve 15-20 saniye basılı tutmaya devam et.

Üstteki yeşil ışık sabit yanar duruma geçtiğinde elini düğmeden çekebilirsin. Elini çektiğin an ışık yanıp sönmeye başlar.


2. Cisco mavi kablosunu kendi USB kablon ile birleştirip bir ucunu siviçin  arkasına, bir ucunu da bilgisayarına tak.

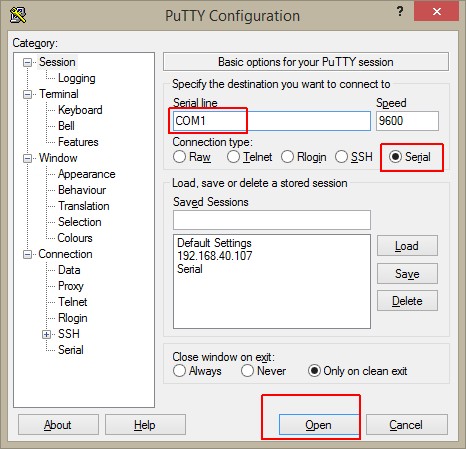

3. Putty isimli programı çalıştır (Buradan download edebilirsin: download putty)

COM port numarasını bulmak için DEVICE MANAGER'a bakabilirsin


Yukarıda gördüğün COM port 1, USB kablosu başka bir numarada olacaktır, burada bulup PUTTY programına yazman gerekiyor.






Hazır olunca OPEN'a bas. Herşey doğru ise aşağıdaki gibi açılır.


sırası ile aşağıdaki komutları yaz
flash_init ve enter'a bas
rename flash:config.text flash:config.old ve enter'a bas
boot yaz ve enter'a bas

Bu aşamada SWITCH sıfırlanmış oluyor. Tekrar açılmasını bekliyoruz kara ekranda.

4. Açılınca switch 24 portlu ise aşağıdaki konfigürasyonu kopyala ve putty ekranına yapıştır.


 24 PORT SWITCH

24 Adet FastEthernet
2 Adet GigabitEthernet
--------------------
conf t
no ip routing
no cdp run
vtp mode transparent
interface range fastEthernet 0/1-24
switchport mode access
switchport access vlan 1
switchport nonegotiate
spanning-tree portfast
spanning-tree bpdufilter enable
exit
interface range gigabitEthernet 0/1-2
switchport mode access
switchport access vlan 1
switchport nonegotiate
spanning-tree portfast
spanning-tree bpdufilter enable
exit
exit
write
------------------------
48 PORT SWITCH  için ise aşağıdakini kopyala ve yapıştır

48 Adet FastEthernet
4 Adet GigabitEthernet
----------------------
 conf t
no ip routing
no cdp run
vtp mode transparent
interface range fastEthernet 0/1-48
switchport mode access
switchport access vlan 1
switchport nonegotiate
spanning-tree portfast
spanning-tree bpdufilter enable
exit
interface range gigabitEthernet 0/1-4
switchport mode access
switchport access vlan 1
switchport nonegotiate
spanning-tree portfast
spanning-tree bpdufilter enable
exit
exit
write
---------------------

6. İşlem sona erdi, fişini çekip tekrar tak ve test et

Konfigurasyon kontrolu:

Switch#show run

Bu komut ile konfigurasyona bak, tum portlar ayni ve asagidaki gibi olmali


interface FastEthernet0/1
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable
!
interface FastEthernet0/2
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable
!
interface FastEthernet0/3
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable
!
interface FastEthernet0/4
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable
!
interface FastEthernet0/5
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable
!
interface FastEthernet0/6
 switchport mode access
 switchport nonegotiate
 spanning-tree portfast
 spanning-tree bpdufilter enable


24 Portluk bir switch`e konfigurasyon uygulamasi
